上頂樑

https://www.sucoot.com/web/image/product.template/12/image_1920?unique=bfa3af4

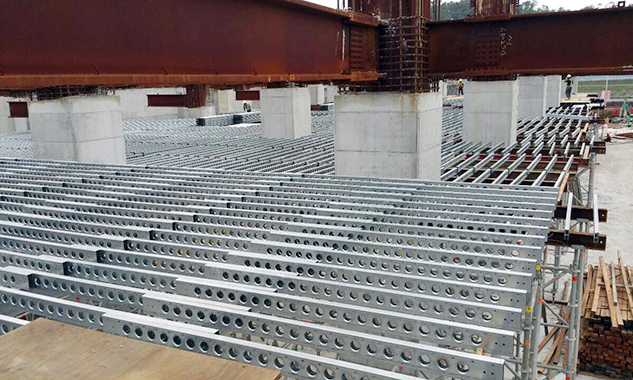

實固上頂梁 — 高強鋼製模組化承載構件，耐用又環保

實固上頂梁採用 SGH490 高強度鍍鋅鋼材製成，具備優異的抗鏽蝕與抗變形性能，是樓板、牆體與柱體模板系統中的關鍵承載構件。

 上頂梁可透過自攻螺絲或鋼釘穩固固定於膠合板上，提供穩定可靠的支撐面，確保澆築過程結構完整、受力均勻。

相較於傳統木梁，實固上頂梁的使用壽命至少長 2.5 倍，不僅減少更換頻率與材料浪費，更符合現代工程對永續施工與環保標準的期待。



​


型錄

聯絡我們

    此組合不存在。



    1. 高強度結構鋼材，具備抗腐蝕能力
      上頂梁採用 SGH490 高拉力防鏽鍍鋅鋼板製造，可有效抵抗變形、鏽蝕與長期使用下的疲勞損耗，特別適用於需要多次澆築和工期較長的模板工程。

    2. 環保又經濟，兼顧永續與效益
      上頂梁折舊慢，使用年限長，回收效益高，可回收再利用，符合現代工程對環保減碳的要求，同時也有助於承包商達成 ESG 績效目標，降低整體施工材料損耗。

    3. 壽命遠勝傳統木梁，更耐用、更省錢
      相較於木梁，實固上頂梁使用壽命至少延長 2.5 倍以上，大幅降低更換頻率與材料成本，實現長期經濟效益。


    尺寸選擇齊全 — 標準化規格，可依需求客製

    實固上頂梁提供 1.2m 至 4.8m 的多種標準長度，以 每 300mm 為單位，方便搭配不同類型模板系統靈活配置。

    若有特殊尺寸需求，亦可提供 專案客製化長度製作，確保模板結構精準對位，讓現場施工更快速、更整齊。


    檢測報告

    鋼材材質證明

    每支上頂梁皆採用 SGH490 高強度鋼材製造，
    附有原廠材質證明書，詳細列明化學成分與抗拉強度，確保材料符合結構安全標準。

    精確強度參數

    我們透過載重試驗，取得可靠的強度數據，為設計方案與工程應用提供堅實依據。


    性質 符號 單位數值
    斷面尺寸 — mm高 135 × 寬 50 × 厚度 2.3
    最小斷面積
    		An
    		cm²5.6
    平均重量
    		Uw
    		kg/m5.5
    降伏強度EGPa200
    彈性模數
    		FyMPa365
    X 軸慣性矩
    		Ixx
    		cm4175.4
    X 軸斷面模數
    		Zxx
    		cm326.0
    容許彎矩
    		Max
    		kNm5.5
    容許剪力
    		Vax
    		kN17


    The SUCOOT Base Beam/Soldier Beam is suitable for various applications, such as:
    1. Bridge Viaduct:
      Designed as primary bearer or second bearer for inner/outer formwork and support for wing form.

    2. Slab, Beam, and Wall Formwork:
      Suitable for use in slab, beam, and wall formwork as main bearer or second bearer.

    3. Large-Span Structures:
      The design of the Base Beam/Soldier Beam accommodates large-span structures, offering significant cost savings in formwork support and concrete pouring.

    4. Lateral Support:
      The Base Beam/Soldier Beam provides stable lateral support at any height, ensuring structural stability.
    The SUCOOT Base Beam/Soldier Beam is ideal for various construction applications, such as:
    1. Infrastructure Projects:
      Suitable for bridges, viaducts, culverts, tunnels, and other large-scale infrastructure developments.

    2. Industrial Facilities:
      Adaptable for use in high-tech factories, steel mill and power plants.

    3. Commercial and Residential Building Construction:
      Perfect for forming robust structures like columns, walls, and slabs.

    Why Choose SUCOOT® Light Duty Scaffolding?

    Now that we've explored the versatility of working platform/access tower, let's highlight the advantages of opting for light-duty scaffolding in your projects.

    1. Cost-Effective Solution
    With the features of easy assembly/disassembly, safety and stability, it can save time and costs at work. Light duty scaffold is a cost-effective alternative to its heavier counterparts. Its affordability makes it an attractive choice for small to medium-sized projects where budget constraints are a consideration.

    2. Easy Maneuverability
    The mobility of r mobile tower scaffolds simplifies the process of accessing different areas of a worksite. This feature not only saves time but also reduces the physical strain on workers.

    3. Quick Setup and Dismantling
    Time is of the essence in the construction industry, and  mobile tower scaffolding delivers in this regard. These scaffolds can be assembled and disassembled quickly, ensuring that work can commence promptly.

    4. Safety First
    Safety should always be a top priority on construction sites.  Light facade scaffold is designed with safety in mind, providing stability and support for workers operating at heights.

    FAQ

    上頂梁是實固自主研發並取得專利的模板梁，主要作為混凝土模板系統中的主墊條或次墊條使用。它是為了取代傳統 H20 木梁而開發，特別適合需要更長使用壽命、更高耐用性，以及在潮濕環境下仍能維持穩定載重表現的工程。

    上頂梁主要作為樓板模板、牆體模板、橋梁模板及其他混凝土模板工程中的主墊條或次墊條使用。它也可與蜂巢鋼、槽鋼或型鋼搭配，組成不同形式的系統模板配置，以符合各類工程需求。

    不同於木梁，鋼製上頂梁在潮濕環境下不易吸水、膨脹或乾裂。這有助於維持更穩定的尺寸與更可預期的結構表現，因此更適合重複使用於模板工程中。

    上頂梁可使用自攻螺絲或鋼釘固定於膠合板上。根據內部測試，即使鑽設 90 個孔，其強度並未出現顯著下降，可以持續在模板工程中進行使用。

    上頂梁的承載能力是多少？

    上頂梁的容許彎矩為 5.5 kNm，容許剪力為 17 kN，適用於多數混凝土模板工程應用。
