蜂巢鋼

https://www.sucoot.com/web/image/product.template/10/image_1920?unique=d0242d5

實固蜂巢鋼 — 為土木工程打造結構配件，實用堅固，值得信賴！

實固蜂巢鋼是我們系統模板中的高強度結構核心件，
採用 SM490A 高抗拉鋼材製成，並經熱浸鍍鋅處理，
可承受土木工程中，較重的混凝土荷載。並可搭配大跨距施工，特別適用於擋土牆、橋梁上構、箱涵等大型土木工程。

蜂巢鋼可靈活整合至各式模板組合中，
無論是樓板、牆梁上構、橋梁還是柱體模板，
都能為工程團隊提供快速、堅固又安心的施工基礎。

型錄

聯絡我們

    此組合不存在。


    1. 承載力強 — SM490A 高強鋼材搭配熱浸鍍鋅保護

      蜂巢鋼採用 SM490A 高抗拉強度鋼材，具備優異的結構強度，
      搭配熱浸鍍鋅表面處理，可長期耐蝕、抗鏽蝕，
      尤其適用於高混凝土壓力、大面積澆築等高荷重場景。

    2. 模組化多功能 — 蜂巢鋼，適應多元施工專案

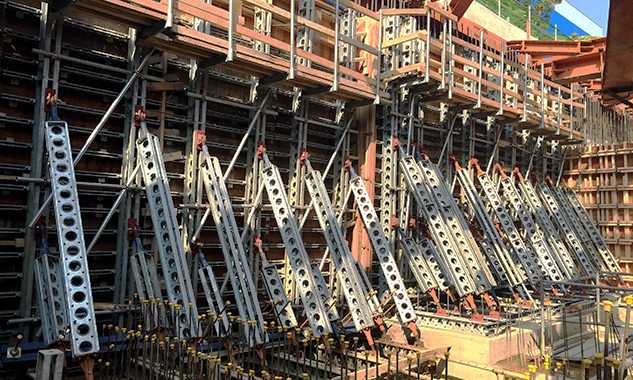

      無論是樓板支撐、牆體背撐，或橋墩帽斜撐，
      蜂巢鋼皆可作為整體模板系統中的主承載構件。
      這項可重複使用、用途多元的基礎構件，有效簡化施工配置，提升系統整合效率。

    3. 安裝快速整合簡單 — 專為提升現場效率而設計

       蜂巢鋼提供多種標準尺寸，搭配簡單直覺的鎖定結構，
      能快速與其他實固模板模組連接使用，
      大幅減少安裝工時、現場人力與施工風險。

      規格配置完善 — 標準化設計，也可客製調整

      實固蜂巢鋼提供多種標準長度選項，以 300mm 為單位，涵蓋從 600mm 至 3000mm 的規格，可對應大多數模板結構的配置需求。

      若需更細部調整，我們也備有 600mm 以下以 150mm 為間距的短尺寸，
      最短可至 150mm，方便因應現場空間限制或模板交界點的尺寸需求。

      針對特殊工程，實固也提供依圖客製長度服務，確保模板系統完全吻合結構規劃，搭得整齊、撐得穩固。

    測試報告
    • 鋼材材質證明
      每支蜂巢鋼皆採用 SM490A 結構用鋼材製造，
      附有原廠材質證明書，詳細列明化學成分與抗拉強度，確保材料符合結構安全標準。
    • 載重測試
      蜂巢鋼經内部測試，獲得各項載重能力參數。我們的設計團隊依照這些可靠參數，進行模板支撐系統設計。確保模板整體能有效支撐，不崩模。
      自2013年蜂巢鋼投入市場使用以來，已成功在海内外各大工程中，成功助力工程如期、順利完成。
    參數名稱
    		符號
    		單位
    		 數值
    最大斷面積
    		 Ag mm²
    		2300
    最小斷面積
    		Anmm²
    		1655
    X 軸向慣性矩
    		Ixxmm⁴
    		1260×10⁴
    Y 軸向慣性矩
    		Iyymm⁴
    		440×10⁴
    X 軸向斷面模數
    		Zxxmm³
    		126×10³
    Y 軸向斷面模數Zyy
    		mm³54.6×10³
    X 軸向迴轉半徑rxx
    		mm87.3
    Y 軸向迴轉半徑
    		ryymm51.6
    彈性模數
    		EGPa200
    剪力模數
    		GMPa76900
    降伏強度
    		FyMpa355
    X 軸向鋼度
    		EIxx
    		kNm²
    		2520
    Y 軸向鋼度
    		EIyy
    		kNm²880

    容許彎矩

    		MaxkNm
    		26.8
    容許彎矩
    		MaykNm11.6
    容許剪力
    		VaxkN90.9
    容許彎矩 (繫接點)*
    		Majx
    		kNm
    		13.0
    容許彎矩 (繫接點)*
    		Majy
    		kNm
    		5.3
    容許剪力 (繫接點)*
    		Vajx
    		kN
    		90


    The SUCOOT Base Beam/Soldier Beam is suitable for various applications, such as:
    1. Bridge Viaduct:
      Designed as primary bearer or second bearer for inner/outer formwork and support for wing form.

    2. Slab, Beam, and Wall Formwork:
      Suitable for use in slab, beam, and wall formwork as main bearer or second bearer.

    3. Large-Span Structures:
      The design of the Base Beam/Soldier Beam accommodates large-span structures, offering significant cost savings in formwork support and concrete pouring.

    4. Lateral Support:
      The Base Beam/Soldier Beam provides stable lateral support at any height, ensuring structural stability.
    The SUCOOT Base Beam/Soldier Beam is ideal for various construction applications, such as:
    1. Infrastructure Projects:
      Suitable for bridges, viaducts, culverts, tunnels, and other large-scale infrastructure developments.

    2. Industrial Facilities:
      Adaptable for use in high-tech factories, steel mill and power plants.

    3. Commercial and Residential Building Construction:
      Perfect for forming robust structures like columns, walls, and slabs.

    Why Choose SUCOOT® Light Duty Scaffolding?

    Now that we've explored the versatility of working platform/access tower, let's highlight the advantages of opting for light-duty scaffolding in your projects.

    1. Cost-Effective Solution
    With the features of easy assembly/disassembly, safety and stability, it can save time and costs at work. Light duty scaffold is a cost-effective alternative to its heavier counterparts. Its affordability makes it an attractive choice for small to medium-sized projects where budget constraints are a consideration.

    2. Easy Maneuverability
    The mobility of r mobile tower scaffolds simplifies the process of accessing different areas of a worksite. This feature not only saves time but also reduces the physical strain on workers.

    3. Quick Setup and Dismantling
    Time is of the essence in the construction industry, and  mobile tower scaffolding delivers in this regard. These scaffolds can be assembled and disassembled quickly, ensuring that work can commence promptly.

    4. Safety First
    Safety should always be a top priority on construction sites.  Light facade scaffold is designed with safety in mind, providing stability and support for workers operating at heights.

    FAQ

    實固蜂巢鋼主要用於臨時支撐以及模板主墊條應用。它可作為單面牆模中的斜撐，也可在牆模、柱模、板模與箱涵模板中作為鋼製墊條使用。

    實固 Base Beam 與 Soldier Beam 承擔相同的結構功能，但它們不是相同的產品。兩者屬於不同系統，規格與安裝方式也非常不同。

    不可以。Base Beam 與 Soldier Beam 不應混用，因為它們的安裝方式、連接細節與材料特性皆不相同。

    相較於 Soldier Beam，實固 Base Beam 自重更輕，同時仍維持良好的結構性能。這使其在土木工程中成為更具成本效益的解決方案，同時有助於穩固完成模板支撐工程。

    實固如何確保 Base Beam 在實際工程中的可靠性？

    實固透過製造端品質控管來確保產品可靠性，包括穩定一致的生產、尺寸精度與材料控制。這有助於確保實際承載表現接近計算設計值，從而降低崩模風險。
